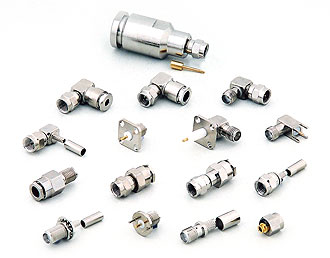

Os conectores da Série SMA têm impedância de 50Ω e são fabricados de acordo com as atuais tecnologias de mercado.
São utilizados em estações de base, instrumentação, controle de processos, telecomunicações, e redes.
Impedância: 50 Ω
Freqüência de operação:
- 0 – 12 GHz em cabos flexíveis e
- 0 – 18 GHz em cabos semi-rígidos
Tensão máxima de operação: 750 Volts
Tensão máxima de teste: 1000 Volts rms
VSWR: ≤ 1,05 + 0,01 f(GHz)
Perda de retorno: 20 dB até 4 GHz
Perda de inserção: máx. 0,1 √f(GHz) dB
Resistência de contato:
- contato central: ≤ 3 mΩ
- contato externo: ≤ 2,5 mΩ
Resistência de isolação: ≥ 5GΩ min
Resistência de isolação após conexão: ≥ 200MΩ min
Temperatura de operação: -65ºC a 165ºC
Materiais | Tratamento de superfície |
Contato macho: latão | Ouro |
Contato fêmea: cobre berílio | Ouro |
Isolante: Teflon – PTFE® | - |
Outras partes: latão | Níquel/Ouro |
Elementos de vedação: borracha / neoprene | - |
REF | FÊMEA | MACHO | ||
MÁX | MÍN | MÁX | MÍN | |
A | 1/4" – 36 UNS – 2A | 1/4" – 36 UNS – 2A | ||
B | 5,45 | 5,25 | 4,58 | 4,45 |
C | 4,64 | 4,48 | 0,38 | - |
D | 4,17 | - | 4,17 | - |
E | 1,29 | 1,22 | 0,94 | 0,90 |
F | - | 5,40 | 4,80 | 3,45 |
G | - | 0,38 | 4,50 | 4,25 |
H | - | 2,90 | - | 0,38 |
I | 1,98 | 1,88 | 2,40 | 2,20 |
