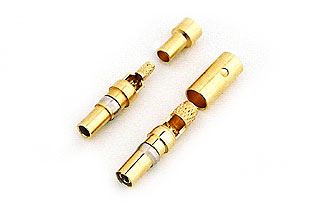

Família de Produtos - DIN 41626

Os conectores da Série DIN 41612 têm impedância de 50 ohms e são fabricados de acordo com as atuais tecnologias de mercado.
Tem como principal aplicação em engenharia de comunicação.

Impedância: 50 Ω

Freqüência de operação: 0 – 2 GHz

Tensão máxima de operação: 350 Volts

Tensão máxima de teste: 750 Volts rms

VSWR : ≤ 1,23 até 2 GHz

Perda de retorno: 20 dB até 2 GHz

Resistência de contato:

- contato central: ≤ 10 mΩ

- contato externo: ≤ 3 mΩ

Resistência de isolação: ≥ 10GΩ min

Resistência de isolação após conexão: ≥ 200MΩ min

Temperatura de operação: -55ºC a 125ºC

Materiais Tratamento de superfície
Contato macho: latão Ouro
Contato fêmea: cobre berílio Ouro
Isolante: Teflon - PTFE® -
Outras partes: latão Ouro
Anel de trava: bronze fosforoso Níquel
REF MACHO FÊMEA
MÁX MÍN MÁX MÍN
A 1,00 - 1,00 -
B 2,32 - 3,06 3,00
C 4,275 4,20 4,15 4,03
D 4,75 4,72 4,75 4,72
E 4,78 4,75 4,78 4,75
F 5,25 - 5,25 -
G 5,70 5,65 5,70 5,65
H 9,40 9,30 9,60 9,50
I 2,40 2,20 2,40 2,20
J 5,70 5,40 5,70 5,40
K 5,50 5,20 0,52 0,47
