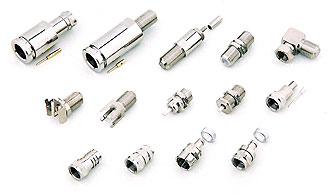

Os conectores da Série F têm impedância de 75 Ω. São utilizados em tecnologia de comunicações e processamento de dados, mas principalmente para instalações em equipamentos associados com satélite de TV.
Impedância: 75 Ω
Freqüência de operação: 0 – 3 GHz
Tensão máxima de teste: 1000 Volts rms
VSWR: ≤ 1,5 até 3 GHz
Perda de retorno: 14 dB até 3 GHZ
Resistência de contato:
- contato central: ≤ 10 mΩ
- contato externo: ≤ 1 mΩ
Resistência de isolação: ≥ 5GΩ min
Resistência de isolação após conexão: ≥ 200MΩ min
Temperatura de operação: -40ºC a 85ºC
Materiais | Tratamento de superfície |
Contato macho: latão | Ouro |
Contato fêmea: latão | Prata |
Isolante: poliacetal homopolíremo (delrin) | - |
Outras partes: latão | Níquel |
REF | MACHO | FÊMEA | ||
MÁX | MÍN | MÁX | MÍN | |
A | 0,90 | 0,76 | 1,10 | 0,76 |
B | 3/8" – 32 UNF 2B | 3/8" – 32 UNF 2A | ||
C | 11,00 | 10,80 | 5,60 | - |
D | 7,00 | 5,20 | 2,60 | 2,00 |
E | 7,70 | 5,70 | - | - |
