Família de Produtos - MC-CARD

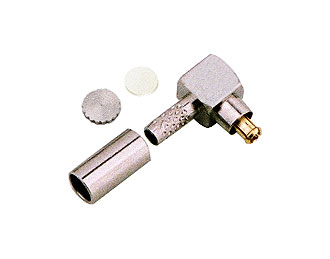

Os conectores da Série MC-CARD têm impedância de 50Ω.

São utilizados em modens com tecnologia PC MCIA, Wlan e GSM e em antenas PMR e TETRA.

Impedância : 50 Ω

Freqüência de operação: 0 – 8 GHz

Tensão máxima de operação: 380 Volts

Tensão máxima de teste: 500 Volts rms

VSWR:

- conector reto: ≤ 1,16 até 4 GHz

- conector angular: ≤ 1,22 até 4 GHz

Perda de retorno:

- conector reto: 23 dB até 4 GHz

- conector angular: 20 dB até 4 GHz

Perda de inserção:

- conector reto: 0,11 dB até 4 GHz

- conector angular: 0,15 dB até 4 GHz

Resistência de contato:

- contato central: ≤ 1,5 mΩ

- contato externo: ≤ 0,2 mΩ

Resistência de isolação: ≥ 5GΩ min

Resistência de isolação após conexão: ≥ 200MΩ min

Temperatura de operação: -40ºC a 110ºC

Materiais Tratamento de superfície
Contato macho: latão Ouro
Contato fêmea: cobre berílio Ouro
Acoplador: bronze fosforoso Ouro
Isolante: Teflon – PTFE® -
Outras partes: latão Níquel
Elementos de vedação: borracha / neoprene -
REF MACHO
MÁX MÍN
A 1,45 1,35
B 0,60 0,58
C 0,30 0,28
D 2,15 2,12
E 3,20 3,00
F 2,80 2,50
G 0,70 0,50
H 1,50 1,30
I 1,10 0,90
