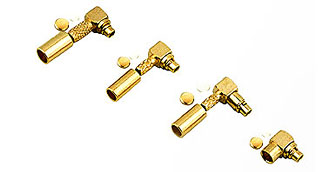

Família de Produtos - MMCX

Os conectores da Série MMCX têm impedância de 50Ω.

São utilizados em redes sem fios Lans, cartões PCMCIA, Portas de testes de RF e em estações de base.

Impedância: 50 Ω

Freqüência de operação: 0 – 6 GHz

Tensão máxima de operação: 170 Volts

Tensão máxima de teste: 500 Volts rms

VSWR: ≤ 1,15 até 4 GHz

Perda de retorno: 23 dB até 4 GHz

Resistência de contato:

- contato central: ≤ 10 mΩ

- contato externo: ≤ 5 mΩ

Resistência de isolação: ≥ 500MΩ min

Resistência de isolação após conexão: ≥ 200MΩ min

Temperatura de operação: -55ºC a 155ºC

Materiais Tratamento de superfície
Contato macho: latão Ouro
Contato fêmea: cobre berílio Ouro
Isolante: Teflon – PTFE® -
Outras partes: latão Ouro
REF MACHO
MÁX MÍN
A 2,40 -
B 1,62 1,58
C 0,42 0,38
D - 2,70
E - 1,45
F 0,25 -
G 3,15 -
