Família de Produtos - BNC 50 OHMS

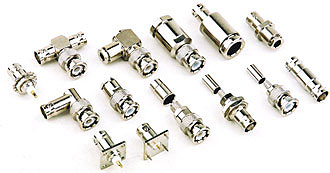

Os conectores da Série BNC com impedância de 50 Ω são fabricados de acordo as atuais tecnologias de mercado.

São utilizados principalmente em telecomunicações, VHF, sinais de controle, monitoração e redes de computadores, antenas, osciloscópios, rádios, setor automotivo e em equipamentos médicos.

Impedância: 50 Ω

Freqüência de operação: 0 – 4 GHz

Tensão máxima de operação: 500 Volts

Tensão máxima de teste: 1500 Volts rms

VSWR:

- conector reto: ≤ 1,3 até 4 GHz

- conector angular: ≤ 1,35 até 4 GHz

Perda de retorno:

- conector reto: 18 dB até 4 GHz

- conector angular: 17 dB até 4 GHz

Perda de inserção: 0,1 dB até 4 GHz

Resistência de contato:

- contato central: ≤ 2,5 mΩ

- contato externo: ≤ 1,0 mΩ

Resistência de isolação: ≥ 5GΩ min

Resistência de isolação após conexão: ≥ 200MΩ min

Temperatura de operação: -65ºC a 155ºC

Materiais Tratamento de superfície
Contato macho: latão Ouro
Contato fêmea: bronze fosforoso - opção: cobre berílio Ouro
Isolante: Teflon - PTFE® -
Outras partes: latão Níquel
Elementos de vedação: borracha / neoprene -
REF FÊMEA MACHO
MÁX MÍN MÁX MÍN
A 11,07 10,97 9,91 9,78
B 9,70 9,60 8,18 -
C 8,46 8,31 - 4,83
D 2,15 2,10 2,15 2,10
E 8,15 8,10 1,37 1,32
F 4,72 - - 5,38
G 5,23 5,08 - 0,15
H 5,20 4,90 1,00 0,50
I - 4,95 5,00 4,80
J 5,28 5,18 - 5,28
K 2,05 1,91 - 2,31
L 0,15 - 0,56 0,46
M 8,51 8,31 4,67 4,57
N - 10,52 - 3,15
O - - - 2,31
P - - - 11,76
