Família de Produtos - SMB 50 OHMS

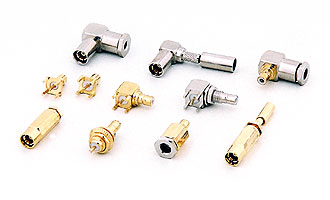

Os conectores da Série SMB com impedância de 50 Ω são fabricados de acordo com as atuais tecnologias de mercado.

São utilizados no setor automotivo, proteção de onda, sistemas de vídeo, controle de processos, telecomunicações, estações de base, instrumentação e base de rádio. São recomendados para substituir os conectores da série SMA quando a freqüência a ser utilizada é menor do que 4 GHz.

Impedância: 50 Ω

Freqüência de operação: 0 – 4 GHz

Tensão máxima de operação: 150 Volts

Tensão máxima de teste 750 Volts rms

VSWR:

- conector reto: ≤ 1,2 até 1 GHz e ≤ 1,45 até 4 GHz

- conector angular: ≤ 1,5 até 1 GHz e ≤ 1,55 até 4 GHz

Perda de retorno:

- conector reto: 20 dB até 1 GHz e 15 dB até 4 GHz

- conector angular: 14 dB até 1 GHz e 13 dB até 4 GHz

Perda de inserção:

- conector reto: 0,30 dB até 1,5 GHz

- conector angular: 0,60 dB até 1,5 GHz

Resistência de contato:

- contato central: ≤ 5 mΩ

- contato externo: ≤ 2,5 mΩ

Resistência de isolação: ≥ 1GΩ min

Resistência de isolação após conexão: ≥ 500MΩ min

Temperatura de operação: -65ºC a 155ºC

Materiais Tratamento de superfície
Contato macho: latão Ouro
Contato fêmea: cobre berílio Ouro
Isolante: Teflon – PTFE® -
Outras partes: latão Níquel/Ouro
Elementos de vedação: borracha / neoprene -
REF MACHO FÊMEA
MÁX MÍN MÁX MÍN
A 3,71 3,66 2,06 -
B - 2,08 3,05 3,00
C 1,00 0,97 1,00 0,97
D 3,05 3,00 - -
E 0,25 - - -
F 0,53 0,48 - -
G 3,58 3,33 - 3,58
H - 3,58 - 1,65
I 0,18 - - 0,18
J 0,30 - - 2,97
K - 0,25 1,63 -
L - 1,32 - -
M 2,97 - - -
