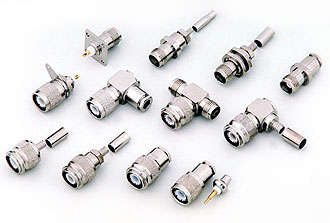

Os conectores da Série TNC têm impedância de 50 Ω e são fabricados de acordo com as atuais tecnologias de mercado.
São utilizados em antenas, telefonia celular, telecomunicações, estações de base, instrumentação e em radares.
Sua construção é idêntica da série BNC, com exceção do sistema de acoplamento. A série TNC usa sistema de rosca enquanto que a BNC é do tipo baioneta.
Impedância: 50 Ω
Freqüência de operação: 0 – 11 GHz
Tensão máxima de operação: 500 Volts
Tensão máxima de teste: 1500 Volts rms
VSWR:
- conector reto: ≤ 1,3 até 4 GHz
- conector angular: ≤ 1,35 até 4 GHz
Perda de retorno:
- conector reto: 18 dB até 4 GHz
- conector angular: 17 dB até 4 GHz
Perda de inserção: 0,2 dB até 4 GHz
Resistência de contato:
- contato central: ≤ 1,5 mΩ
- ccontato externo: ≤ 0,5 mΩ
Resistência de isolação: ≥ 5GΩ min
Resistência de isolação após conexão: ≥ 200MΩ min
Temperatura de operação: -65ºC a 155ºC
Materiais | Tratamento de superfície |
Contato macho: latão | Ouro |
Contato fêmea: bronze fosforoso – opção: cobre berílio | Ouro |
Isolante: Teflon – PTFE® | - |
Outras partes: latão | Níquel |
Elementos de vedação: borracha / neoprene | - |
REF | FÊMEA | MACHO | ||
MÁX | MÍN | MÁX | MÍN | |
A | 7/16" x 28 UNEF – 2A | 7/16" x 28 UNEF – 2A | ||
B | 9,70 | 9,60 | 8,25 | 8,20 |
C | 8,46 | 8,31 | 5,00 | 4,88 |
D | 8,15 | 8,10 | 1,37 | 1,35 |
E | 2,15 | 2,10 | 2,15 | 2,10 |
F | 4,72 | - | 6,00 | 5,80 |
G | 5,28 | 5,08 | 0,30 | 0,15 |
H | 5,20 | 4,90 | 1,50 | 0,50 |
I | - | 4,95 | 5,39 | 5,08 |
J | 2,20 | 1,60 | 5,54 | 5,38 |
K | - | 4,75 | - | - |
L | 0,15 | - | - | - |
M | 8,55 | 8,31 | - | - |
N | - | 10,52 | - | - |
