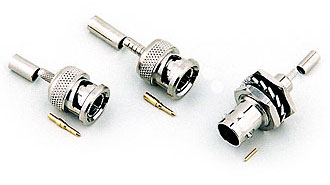

Família de Produtos - BNC 75 OHMS

Os conectores da Série BNC com impedância de 75 Ω são fabricados de acordo com as atuais tecnologias de mercado.

São utilizados principalmente em telecomunicações, antenas, osciloscópios, rádios, setor automotivo, redes de computadores, equipamentos médidos, comunicação por satélite, estações de base, cabos de modem, instrumentação e proteção de onda.

Impedância: 75 Ω

Freqüência de operação: 0 – 1 GHz

Tensão máxima de operação: 500 Volts

Tensão máxima de teste: 1500 Volts rms

VSWR: ≤ 1,25 até 1 GHz

Perda de retorno: 19 dB até 1 GHz

Resistência de contato:

- contato central: ≤ 1,5 mΩ

- contato externo: ≤ 1,0 mΩ

Resistência de isolação: ≥ 5GΩ min

Resistência de isolação após conexão: ≥ 200MΩ min

Temperatura de operação: -65ºC a 165ºC

Materiais Tratamento de superfície
Contato macho: latão Ouro
Contato fêmea: bronze fosforoso - opção: cobre berílio Ouro
Isolante: Teflon - PTFE® -
Outras partes: latão Níquel
Elementos de vedação: borracha / neoprene -
REF MACHO FÊMEA
MÁX MÍN MÁX MÍN
A 1,37 1,35 2,15 2,06
B 7,05 6,99 - 4,83
C 8,18 - 8,46 8,31
D - 14,10 11,70 10,97
E 5,79 5,28 - 10,52
F 1,00 0,50 8,51 8,31
G - - 2,50 2,00
